Опыт 5. Стандарты 1.1.6, 5.4.2

Задание

Переместить ролик с одного балкончика на другой

Ограничить прыжок ролика по высоте

  1. Отрегулировать стартовый балкончик так, чтобы он получил наклон в сторону рамки
  2. Отрегулировать приемный балкончик так, чтобы он получил наклон обратный рамке Приемный балкончик имеет ограничитель
  3. Запустить ролик со стартового балкончика
  4. Продемонстрировать, что энергии падения ролика не хватает, чтобы подкидная доска забросила ролик на приемный балкончик
  5. «Взвести» доску, используя проволочный фиксатор
  6. Запустить ролик со стартового балкончика
  7. Ролик перепрыгивает на приемный балкончик
  8. Установить ограничитель
  9. «Взвести» доску, используя проволочный фиксатор
  10. Запустить ролик со стартового балкончика

Сюжет

— Медленно, очень медленно катаем ролики! — сделал замечание Генеральный, — все должно летать!

— Летают акробаты в цирке, — робко возразил начальник транспортного цеха.

— Акробаты могут, вот и ролики смогут — отрезал Генеральный.

— Они там с подкидных досок взлетают, — влез в диалог Самый Младший Инженер.

— Вот ты ими и займись, — припечатало начальство.

— Роликами или акробатами? — воодушевился вновь назначеный руководитель направления.

— Акробатами и акробатками будешь заниматься в свободное время, — быстро сориентировался кадровик.

«Значит набираем несколько акробатов и пусть прыгают, — задумался Самый Младший Руководитель Направления, — Хотя нет. Дополнительный найм персонала бухгалтерия не пропустит.

Тогда вводим на предприятии производственную гимнастику и пусть прыгает бухгалтерия! Там все женщины, скажем так, представительные, веса хватит.

А если они от такой гимнастики похудеют? Генеральный увеличить штат бухгалтерии не даст. Значит акробатов отбрасываем.

Гимнасты еще прыгают через коня. С подкидной доски. Сами толкаются, сами летят. ИКР практически.

Надо сделать подкидную доску, как у гимнастов».

Умельцы из транспортного цеха быстро соорудили требуемую конструкцию и на нее торжественно был сброшен ролик.

Ролик подпрыгнул, но не высоко.

«Что-то я не учел, — разочаровано вздохнул конструктор, — У ролика же нет ног! Толкаться нечем!

Ну все. Потыкался-потыкался, решаем по методике.

Ролик сам толкается, сам летит. Толкается он слабо, а прыгать должен сильно. Имеем слабое поле на входе, надо получить сильное на выходе. Так это же стандарт 5.4.2!

Заранее изгибаем нашу катапульту, фиксируем изгиб крючком. Ролик падает и сбивает крючок».

В процессе испытаний выяснилось, что крючок надо не сбивать, а отодвигать, но это мелочи.

Все хорошо, система работает, но работники склада жалуются, что при ежедневной настройке агрегата мимо них летает куча бракованных роликов. Ведь для настройки никто не будет использовать кондиционную продукцию?

— Сделайте что-нибудь, чтобы ваши ролики летали, но к нам не прилетали! — таково было их категорическое требование.

Не вопрос, это стандарт 1.1.6 — минимальный режим действия на вещество. Снимаем избыток поля другим веществом.

Теория

Стандарт 1.1.6. Минимальный режим действия на вещество

Описание

Если нужен минимальный (дозированный, оптимальный) режим действия, а обеспечить его по условиям задачи трудно или невозможно, надо использовать максимальный режим, а избыток убрать. При этом избыток поля убирают веществом, а избыток вещества - полем

Стандарт 5.4.2. Усиление поля на выходе

Описание

Если необходимо получить сильное действие на выходе при слабом действии на входе, необходимо привести вещество-преобразователь в состояние, близкое к критическому. Энергия запасается в веществе, а входной сигнал играет роль «спускового крючка»

Реквизит

Рамка, подкидная доска, основной ролик, ограничитель (отрезок линейки), зажим канцелярский

Подкидная доска

Это самая сложная часть набора, но усилия по ее изготовлению стоят того. Опыты с подкидной доской являются самым эффектным и больше всего радуют слушателей.

Необходимо тщательно настраивать наклон стартового балкончика и подкидной доски, изгиб крючка спусковой проволоки.

Потребуется много тренироваться, чтобы запустить ролик с нужной скоростью и по правильному пути.

Если опыт получился с первого раза, то вам не стоит в дальнейшем покупать лотерейные билеты и играть в карты. Вы уже исчерпали свой лимит везения на всю последующую жизнь.

Проверку настроек надо проводить перед каждой демонстрацией.


Далее приведено немного подробностей о конструкции доски, изготовленных из деталей детского конструктора №7 и обломка чертежной линейки.

plus

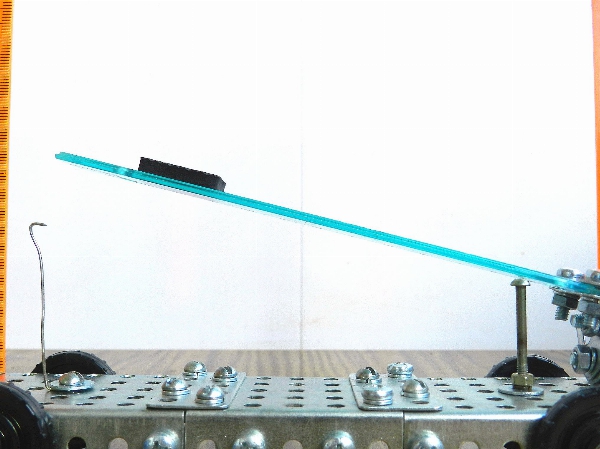

Рис.1. Подкидная доска
Рис.1. Подкидная доска
plus

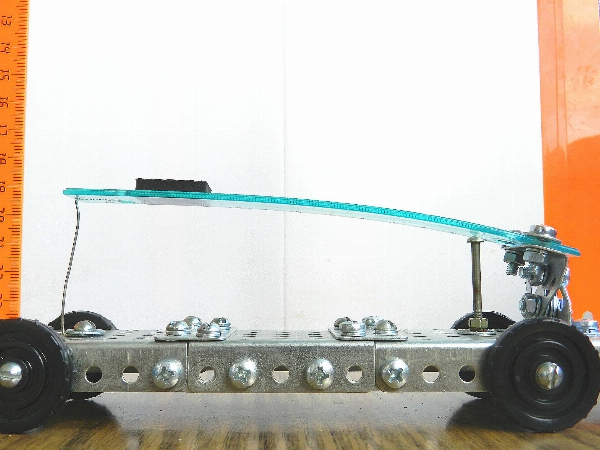

Рис.2. Взведенная подкидная доска
Рис.2. Взведенная подкидная доска
plus

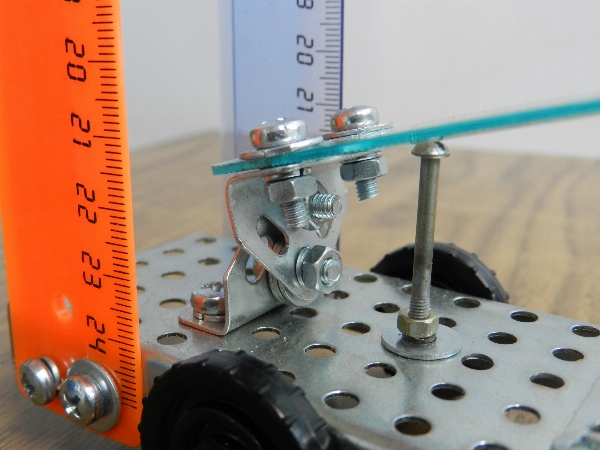

Рис.3. Подкидная доска, крепление к основе
Рис.3. Подкидная доска, крепление к основе
plus

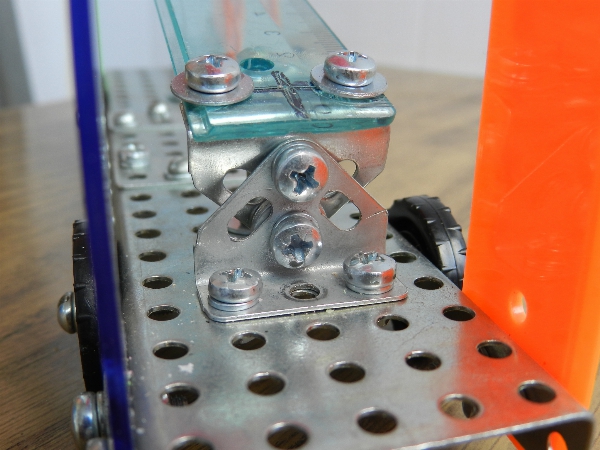

Рис.4. Подкидная доска, крепление к основе.
            Вид сбоку
Рис.4. Подкидная доска, крепление к основе. Вид сбоку
plus

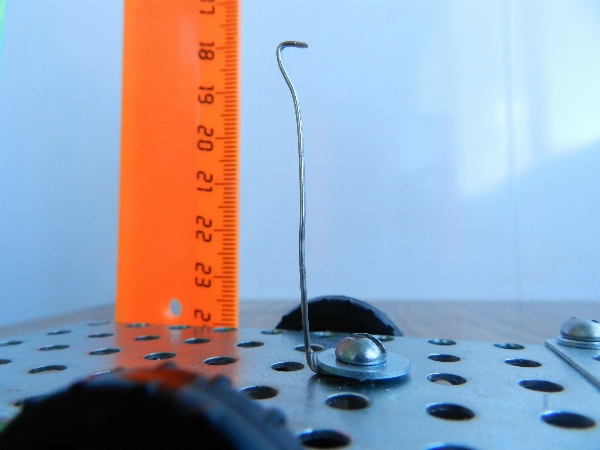

Рис.5. Спусковой крючок.
            Небольшой изгиб в верхней части нужен для того, чтобы доска
            при ударе ролика отбрасывала крючок от доски.
Рис.5. Спусковой крючок. Небольшой изгиб в верхней части нужен для того, чтобы доска при ударе ролика отбрасывала крючок от доски.
plus

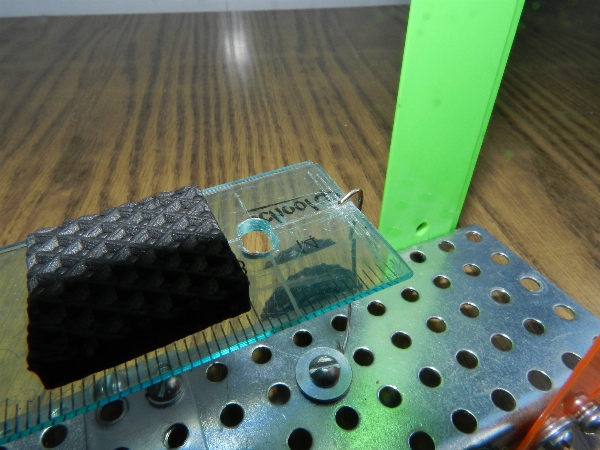

Рис.6. Риски для зацепления спусковой
            проволоки на торце подкидной доски.
            Служат для отметки постоянной точки зацепления.
            Обязательна одна по центру доски и минимум одна параллельная торцу
Рис.6. Риски для зацепления спусковой проволоки на торце подкидной доски. Служат для отметки постоянной точки зацепления. Обязательна одна по центру доски и минимум одна параллельная торцу
plus

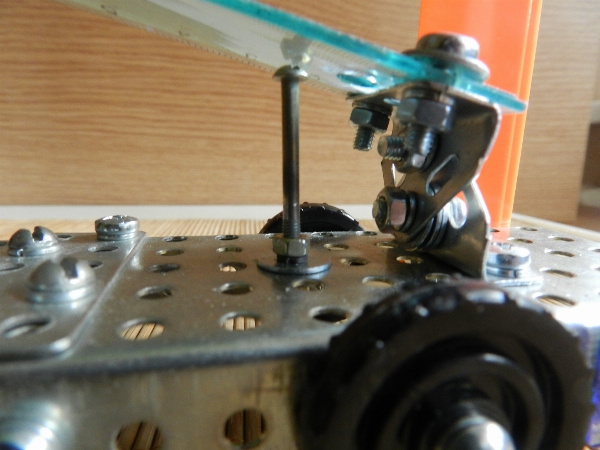

Рис.7. Регулировочный винт.
            Служит для тонкой настройки изгиба.
Рис.7. Регулировочный винт. Служит для тонкой настройки изгиба.
plus
Рис.8. Стартовый балкончик должен иметь небольшой наклон вперед
Рис.8. Стартовый балкончик должен иметь небольшой наклон вперед
plus

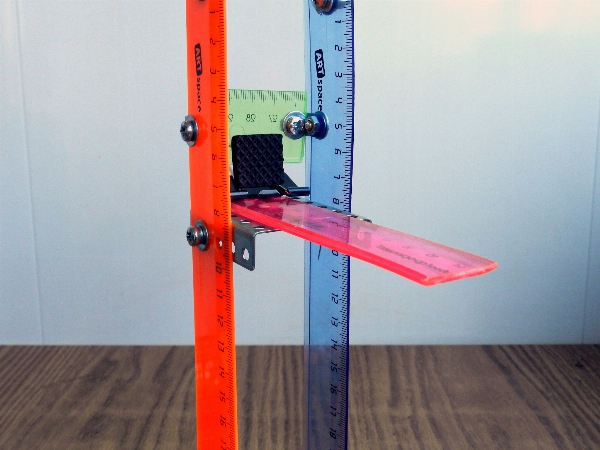

Рис.9. Приемный балкон и ограничитель.
            Чтобы ролик с него не выкатывался, он должен иметь небольшой наклон
            по направлению движения ролика.

            Ограничитель крепится канцелярским зажимом.
Рис.9. Приемный балкон и ограничитель. Чтобы ролик с него не выкатывался, он должен иметь небольшой наклон по направлению движения ролика. Ограничитель крепится канцелярским зажимом.
