Что делать?
Делать конструктор из того, что у Вас есть, и так, как умеете. Можно хоть из бумаги склеить.
Пусть на нем можно будет сделать два опыта - это уже лучше, чем ничего.
Даже если у вас нет никакой возможности самостоятельно изготовить такой конструктор, то для вас всегда доступен ИКР - конструктора нет, а его функции выполняются. Смело используйте ВПР внешней среды, то есть все, что под руку попало!
Основой конструктора является рамка с двумя балкончиками. Она может быть из любого материала и иметь любой размер.
Так как в настоящее время у меня нет доступа к различным материалам и станкам, то я решил изготовить конструктор из максимально доступных деталей.
Для исполнения я купил детский конструктор №7, по 50 штук шайб Гровера, плоских шайб, гаек М4 и винтов М4х12, так как винты в купленном конструкторе оказались коротковаты, а шайб не было вообще.
Купил пластмассовые ученические линейки 25 и 20 см, канцелярские зажимы, скрепки, банковские резинки и леску.
Выломал магниты из старого компьютерного жесткого диска.
В одном из магазинов под руку подвернулись квадратные пластинки, которые прилепляют к ножкам стульев, чтобы они не портили пол и не скользили.
Так же использовал все, что нашлось дома.
А если нет никакой возможности ни сделать самому, ни попросить кого-то?
Обратите внимание на раздел «Конструктор без конструктора»
Подготовка
![plus](img/expand.png)

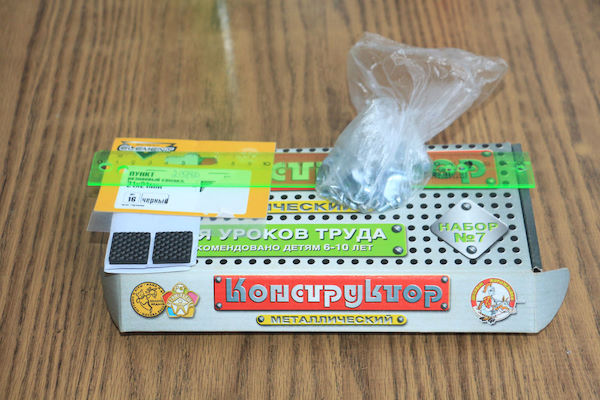

![Рис.1. Исходные материалы](img/материалы-600.jpg)
![plus](img/expand.png)

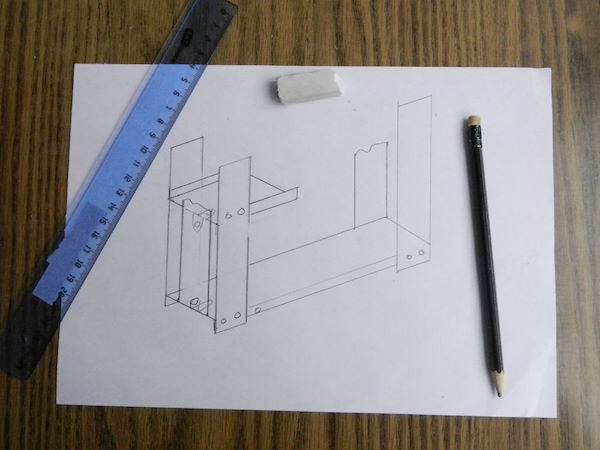

![Рис.2. Первый эскиз](img/эскиз-600.jpg)
Инструмент
Минимальный набор
- Отвертка крестовая
- Линейка металлическая
- Циркуль измерительный
- Шило (для разметки и кернения)
- Резак по пластику
- Клеевой пистолет
- Сверло Ø6
- Дрель
Полный набор
- Отвертка прямая
- Отвертка крестовая
- Головка под гайку М4
- Круглый надфиль
- Штангенциркуль разметочный
- Угольник металлический
- Кернер
- Чертилка
- Ножовка по металлу
- Клеевой пистолет
- Сверла Ø4.2, 5, 5.5
- Дрель
![plus](img/expand.png)

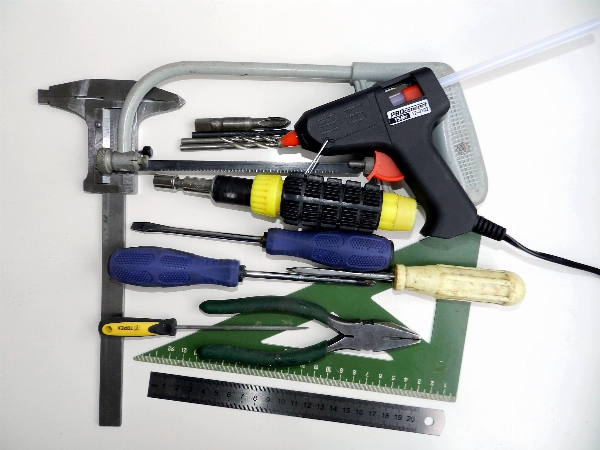

![Рис.3. Полный набор инструментов](img/Полный набор инструментов-600.jpg)
Основные детали
Подробности о некоторых деталях приведены в описаниях опытов.
![plus](img/expand.png)

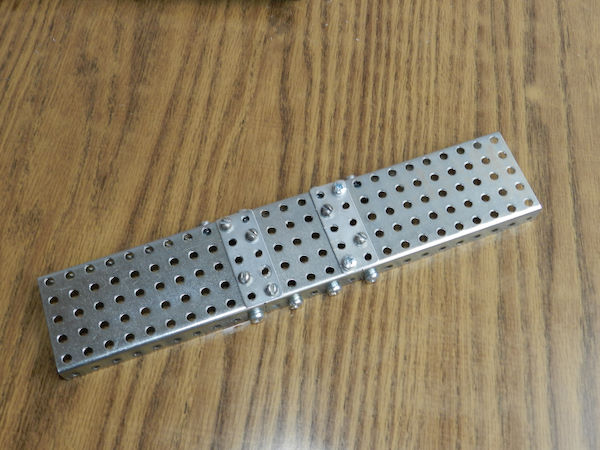

![Рис.4. Основа. Вид сверху](img/нижняя_планка1-600.jpg)
![plus](img/expand.png)

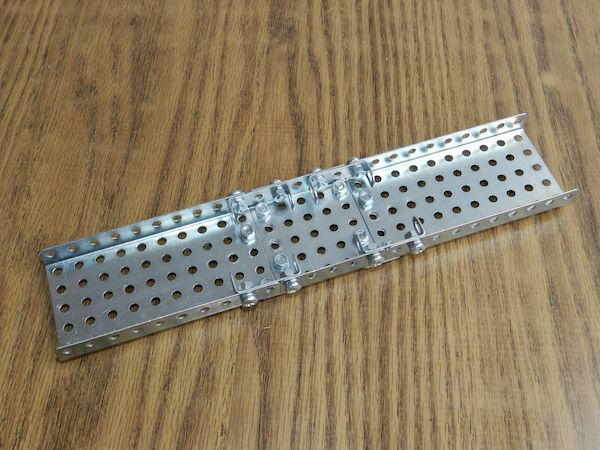

![Рис.5. Основа. Вид снизу](img/нижняя_планка2-600.jpg)
![plus](img/expand.png)

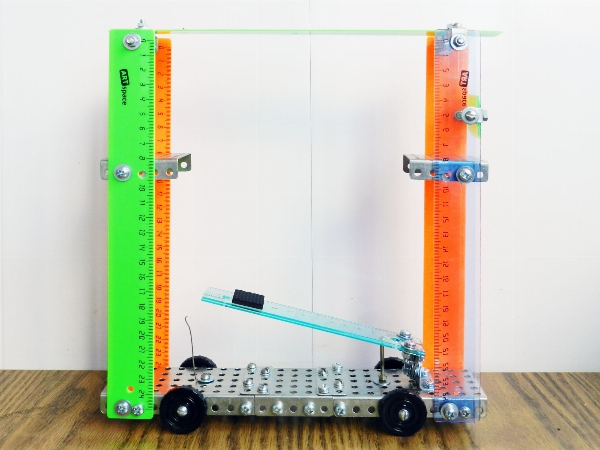

![Рис.6. Рамка в сборе](img/рамка-600.jpg)
![plus](img/expand.png)
![Рис.7. Узкий мостик](img/Узкий мостик-600.jpg)
![plus](img/expand.png)

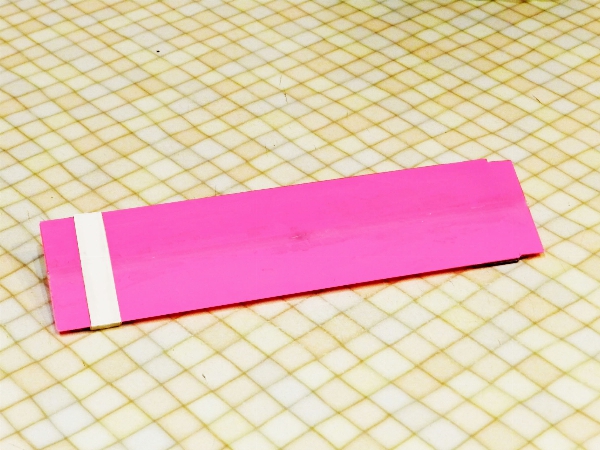

![Рис.8. Широкий мостик](img/Широкий%20мостик-600.jpg)
![plus](img/expand.png)

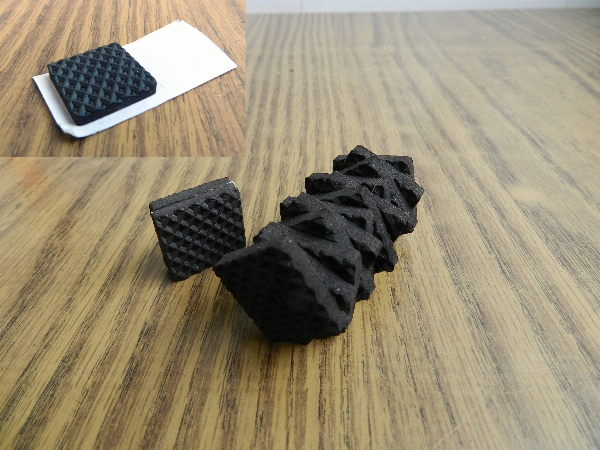

![Рис.9. Би- и полисистемы из самоклеющихся мебельных накладок](img/Би и полисистемы из мебельных накладок-600.jpg)
![plus](img/expand.png)

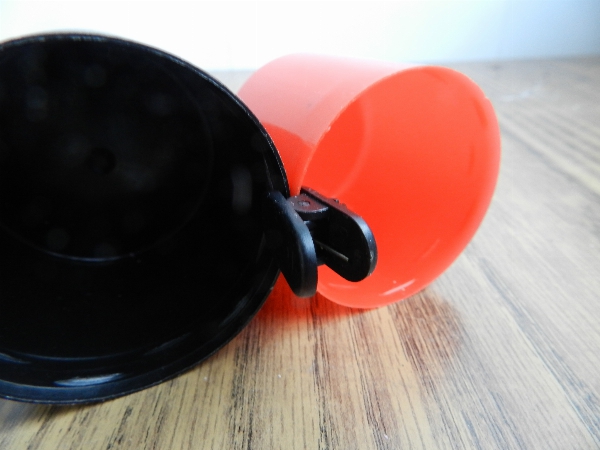

![Рис.10. Ролики из колпачков от баллончиков бытовой химии и клипса от наушников](img/Ролики из колпачков-600.jpg)
![plus](img/expand.png)

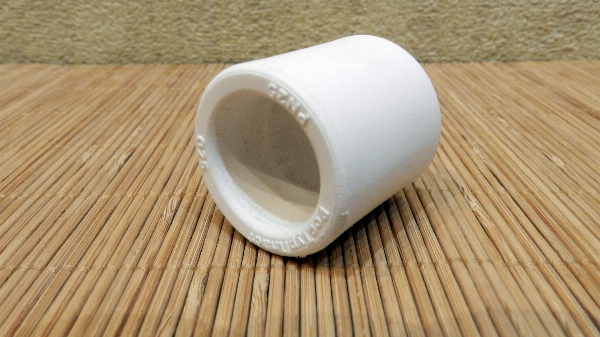

![Рис.11. Основной ролик. Полипропиленовый фитинг для соединения труб](img/Ролик-600.jpg)
![plus](img/expand.png)

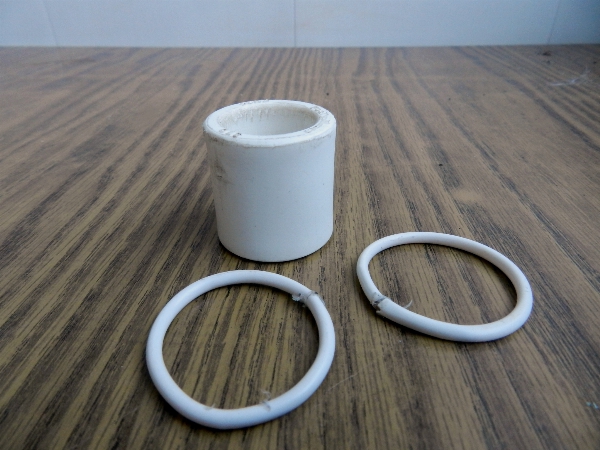

![Рис.12. Наружные кольца из кембрика и проволоки](img/Основной ролик и наружные кольца-600.jpg)
![plus](img/expand.png)

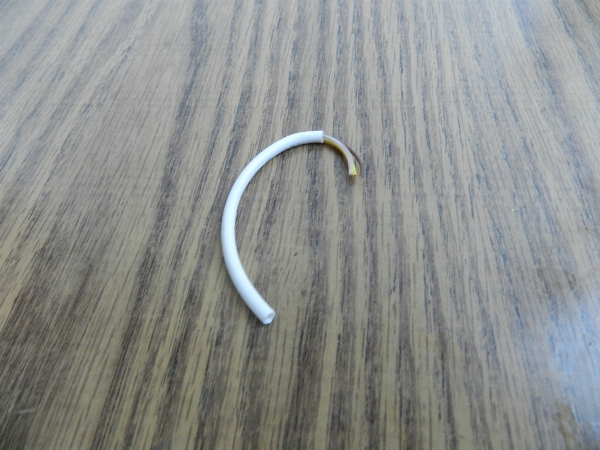

![Рис.13. Заготовка для колец](img/Заготовка для внутреннего кольца-600.jpg)
![plus](img/expand.png)

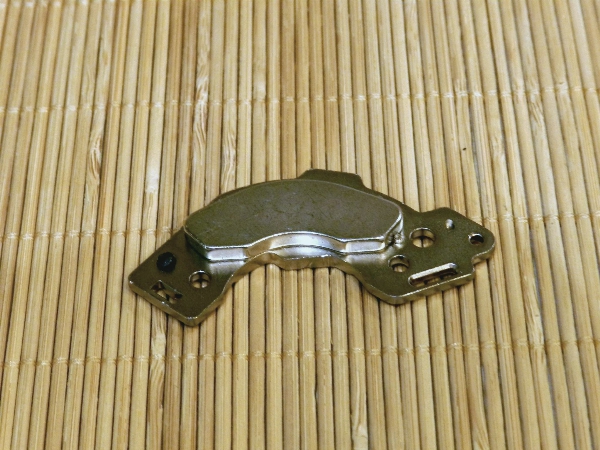

![Рис.14. Магнит от жесткого диска ПК](img/Магнит-600.jpg)
